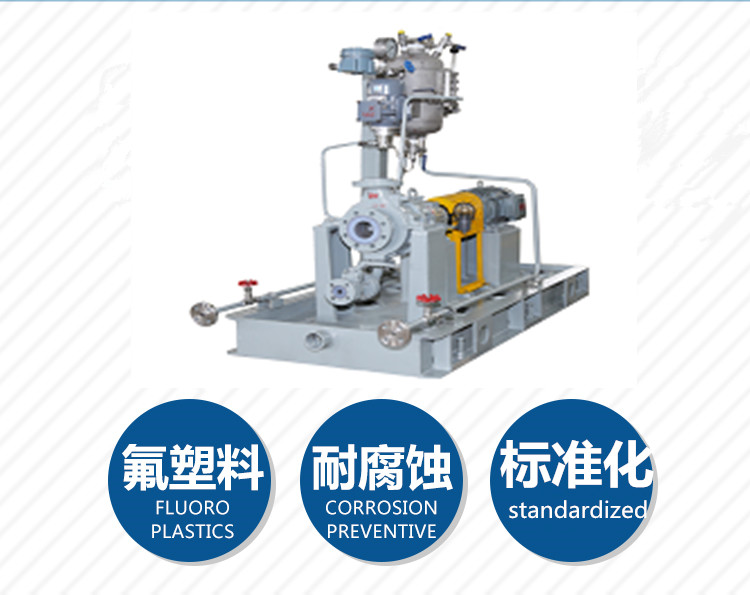

ZEF衬氟化工流程泵
ZEF衬氟化工流程泵(API冲洗方案)
  • 材质:氟塑料合金(F4+F46)
  • 产品用途

    ZEF型衬氟化工工艺泵可以输送浓酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液。各种液态化工产品、有机化合物及其他有腐蚀性的液体。该型泵适用于炼油厂、石油化工煤炭加工工程、低温工程、造纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等。

  • 适用温度:-20℃~150℃。

  • 标准化设计:ZEF氟塑料衬里单级单吸(OH2型)化工离心泵参照国际标准,结合国家相关标准设计制造,标准号如下:
    GB/T5656-2008离心泵技术条件(Ⅱ)
    GB/T3215-2019 石油、石化和天然气工业用离心泵
    HG/T3183-2012 氟塑料衬里单级单吸化工离心泵技术条件
    GB/T5662-2013 轴向吸入离心泵(16bar)标记、性能和尺寸

在线咨询
  • 产品详情

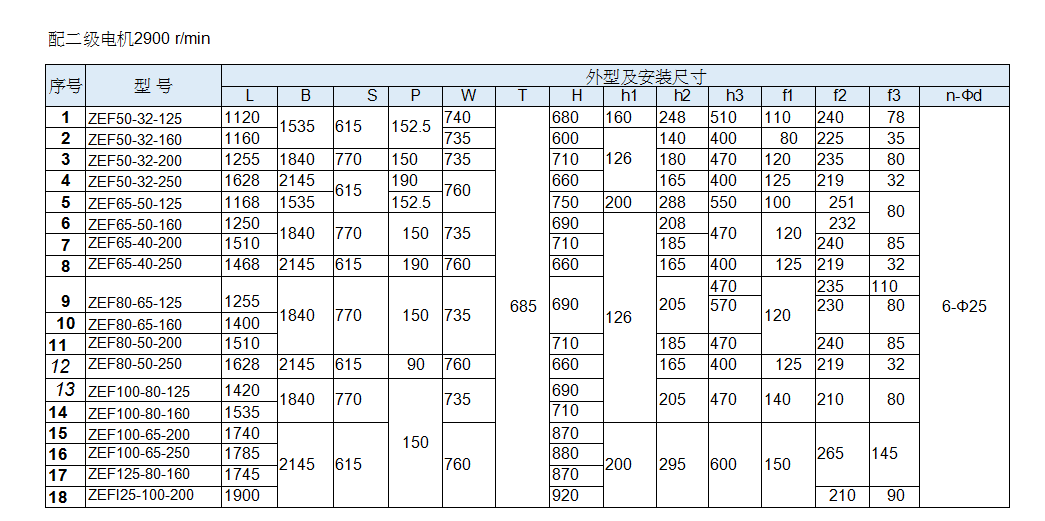

  • 产品尺寸

设计特点

1、泵体无底脚,采用OH2型中心线支撑,泵体铸件材质为铸钢(WCB),基体焊接龟甲网内衬氟塑料,增强塑件附着力,法兰等级标准采用PN4.0MPa,保证泵体足够的耐压强度;

2、叶轮采用金属嵌件外包氟塑料压制成型,依据密封形式不同分标准型与非标型2种叶轮结构形式;

3、密封腔体尺寸参考GB/T3215-2019 石油、石化和天然气工业用离心泵设计制造,可满足多种密封方案;

4、钢底座整体尺寸参考GB/T3215-2019 石油、石化和天然气工业用离心泵设计制造,保证底座足够的强度;

5、轴承箱铸件材质为铸铁(HT200),采用覆膜砂工艺, 提高铸件品质,轴承压盖采用迷宫式密封,轴承温升稳定,提高整机使用寿命;

6、整机采用双膜片联轴器连接,开启式护罩,方便调试运行。

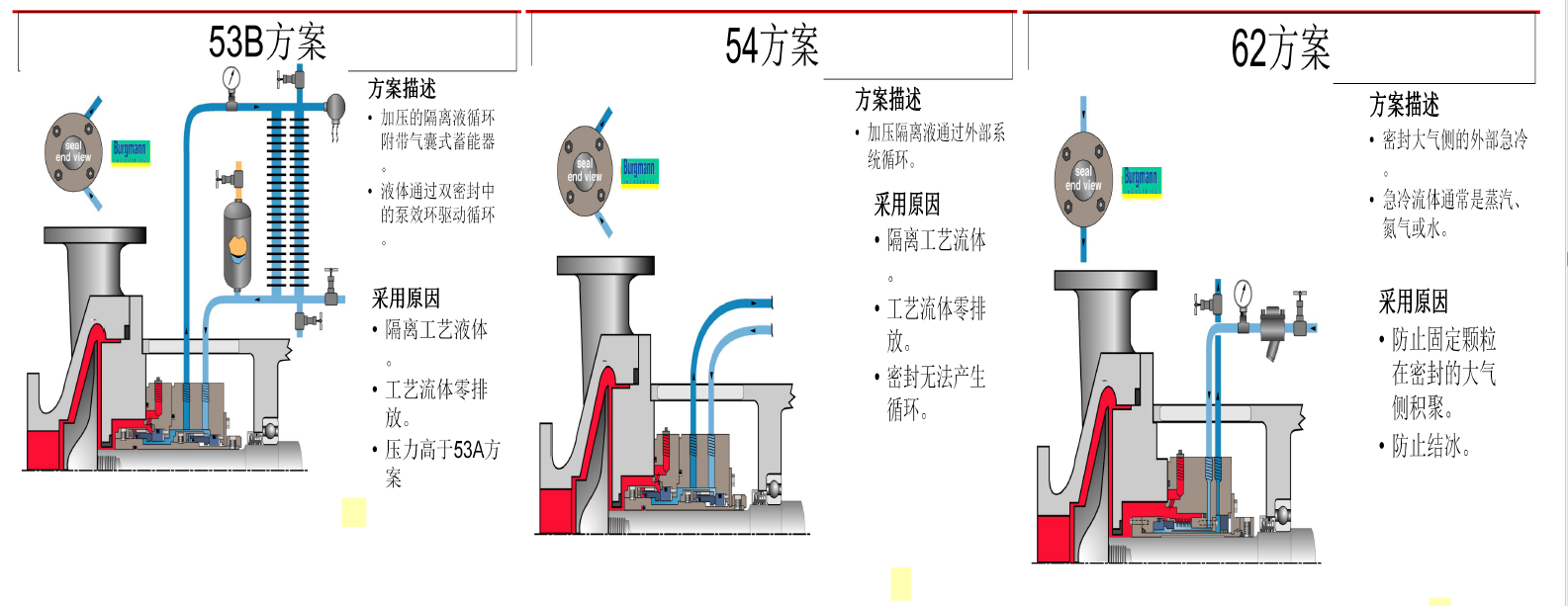

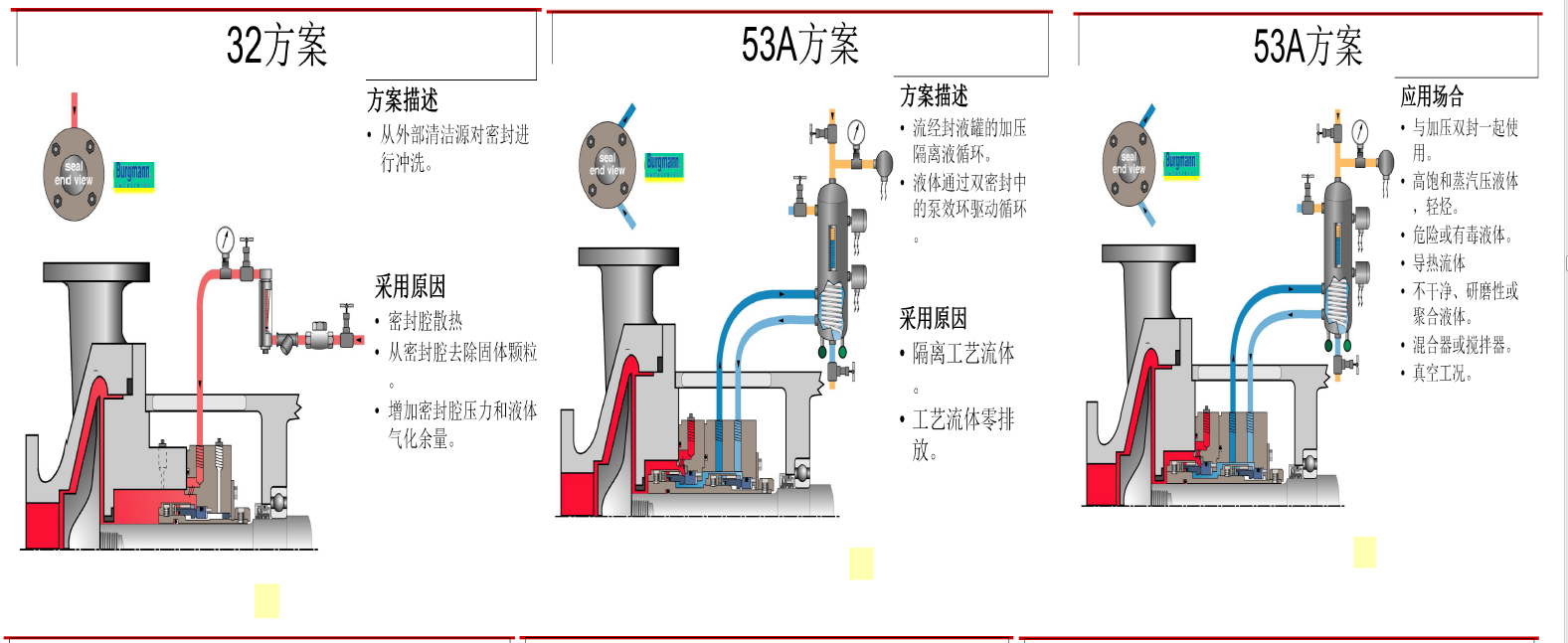

常见冲洗方案如下:
